ETP-2軸承滾子渦流自動檢測系統

分類：自動化探傷儀更新時間：2020-08-28 點擊次數：1216次

產品介紹

儀器簡介：

本系統是專為軸承制造廠生產的軸承滾子缺陷自動檢測而設計的專用設備，也可用于尺寸相似的磁性或非磁性金屬零部分的無損檢測。本系統可在線或離線工作，檢測靈敏度高，自動化程度好，操作簡便，具有自動報警和自動分和遠的特點是軸承制制造廠必備的無損檢測設備。本系統采用高穩定性渦流探傷儀，固定平衡式點探頭，工件自動螺旋前進，可對工件表面作無損檢測。

本方法不采用任何耦合劑，探頭與工件進行非接觸測量，因此不污染不損傷工件表面。渦流探傷儀產生的高頻率通過檢測探頭在工件表面感應出渦電流，工件表面的渦電流所產生的高頻磁場反過來影響探頭阻抗，一但工件表面發現缺陷，破壞了原有渦流場，則引起探頭阻抗發生變化，儀器通過測量探頭阻抗變化實現缺陷自動檢測。

儀器設有功率調節，靈敏度調節，相位調節和阻抗平衡調節旋鈕。能適應各類盡寸檢測，儀器還帶有熒光示波屏和發光顯示進行波形顯示和缺陷回波幅度指示，音響報警功能能實現超標缺陷自動報警和監控。機械部分用振動式圓盤上料機構，保證工件自動平衡進入檢測區域，雙棍旋轉送半年機構實現工件自轉并按一定螺距前進，達到工件分選信號，實現不合格品的自動分選。

功能特點:

1.設備小巧緊湊可在工作臺上工作。

2.采用平衡式點探頭，檢測靈敏度高。

3.采用振動盤式上料機構，非接觸檢測，閘門分選自動化程度高。

4.采用熒光波管和高度發光管，檢測狀態顯示直觀。

儀器參數:

1.檢測對象：軸承滾子和類似尺寸的磁性或非磁性金屬零部件

2.適用規格：φ6mm~φ20mm

3.檢測靈敏度：≤0.5mm（視工件長度）

4. 移相范圍：0°~360°（連續）

5.顯示方式：CRT波形顯示及LED幅度顯示

6.幾何尺寸：1900mm×900mm×1000m（長×寬×高）可定制

工作環境：

工作溫度：-15~55℃

存儲溫度：-20~60℃

相對濕度：不超過85%

工作電壓：AC220±10V

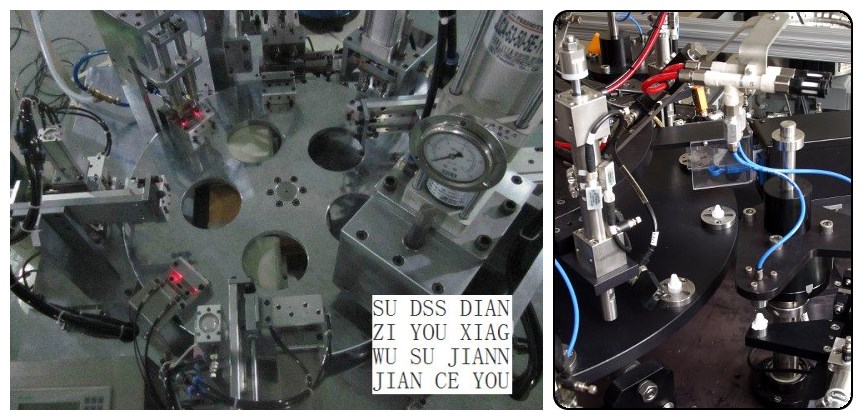

探傷一角：
